Следы птиц легко отличить по форме и по тому, что они кончаются внезапно и возле отпечатков лапок можно видеть полосы, оставленные крыльями при взлете.
Интересно наблюдать следы и на поверхности сыпучих песков в стороне от колодцев, где они не затоптаны скотом, идущим на водопой. Там можно заметить следы зайца, лисицы, суслика, ящериц, разных птиц и даже жуков и змей. Если провести несколько часов, притаившись в кустах, чтобы проверить свои догадки, можно увидеть и кой-кого из тех, кто оставляет эти следы.
На влажном песке или иле плоских берегов озер и морей, на вязкой глине такыра, освободившегося от воды, также можно наблюдать следы разных животных, которые будут долговечнее, чем следы на снегу или песке. Последние уничтожит следующий снегопад или ветер, а следы на глине высохнут вместе с глиной и сохранятся до следующего затопления, которое не уничтожит их, но покроет новым слоем глины, т. е. сделает ископаемыми (рис. 272).
Через много лет, когда море отступит или современные прибрежные отложения будут подняты выше, процессы выветривания или размыва уничтожат глину, закрывшую следы, их заметит и опишет какой-нибудь исследователь.

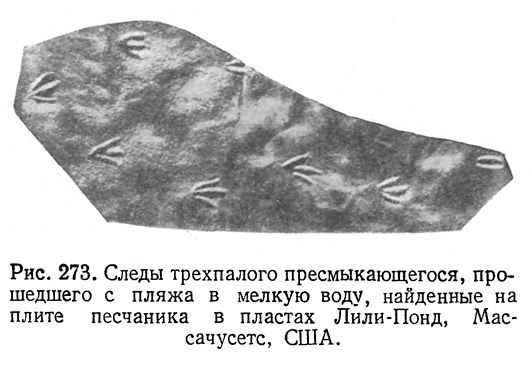

Такие ископаемые следы уже попадались ученым разных стран и описаны ими. Это следы крупных и мелких пресмыкающихся, бродивших по влажному берегу озера или моря (рис. 273), мягкая почва которого глубоко вдавливалась под их тяжестью, следы ползания червей и ракообразных по мокрому илу побережья. Они были перекрыты свежим осадком при затоплении и сохранились.

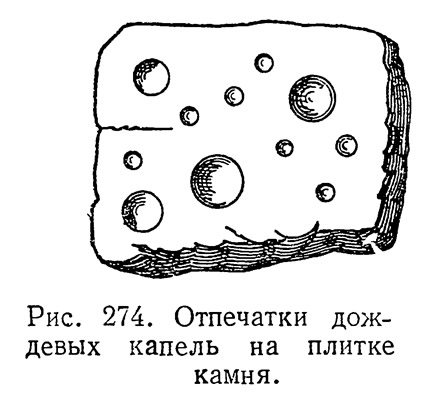

И вот мы случайно узнали, что бывают не только ископаемые животные и растения, но даже уцелевшие ископаемые следы, эфемерные, т. е. легко исчезающие: отпечатки ног бежавшего или тела ползазшего животного. Теперь мы не станем удивляться, что сохраняются в ископаемом виде даже отпечатки отдельных капель дождя, падавших на высохший берег озера или моря, представляющие круглые плоские впадины разного диаметра, окруженные чуть заметным валиком, которые капля выбивала на поверхности ила или глины (рис. 274).

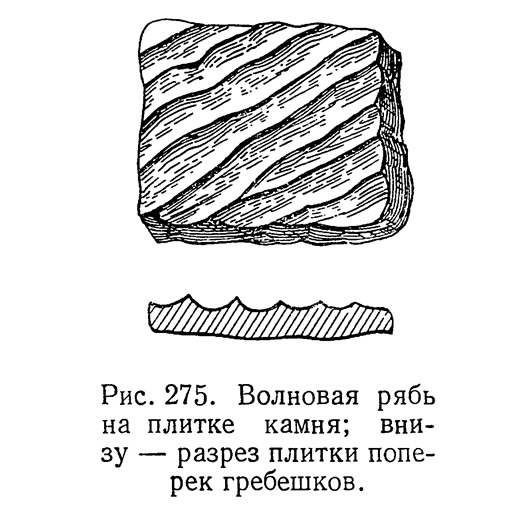

Сохраняются следы волнового движения воды в виде так называемой волновой ряби и ряби течений, т. е. тех неровностей, которые создает на поверхности песчаного или глинистого дна легкое волнение воды озера или моря или течение реки (рис. 275). Эти следы состоят из плоских гребешков, отделенных друг от друга желобками, плоскими впадинами и похожих на ту рябь, которую ветер создает на поверхности песка, как мы уже знаем (см. гл. V). Их часто неправильно называют волноприбойными знаками, т. е. связывают с гребешками, образующимися на берегу; последние встречаются гораздо реже и имеют другие очертания (рис. 276).
Тщательно изучая их строение, форму гребешков и крупность зерен на гребешках и в желобках, можно определить, создана ли эта рябь ветром на суше, течением или волнами под водой, и определить направление течения, волн и ветра.
В обрыве берега реки или на склоне оврага, в стенке ямы, в которой добывают песок или кирпичную глину, можно увидеть под слоем темной растительной земли или чернозема, в желтой подпочве серые и черные круглые или неправильные пятна разной величины. Это ископаемые кротовины или норы животных, заполнившиеся материалом сверху; в них попадаются кости этих животных или остатки их пищи. На глыбах некоторых горных пород, особенно известняков, на берегу моря, выше его современного уровня, нередко попадаются в большом количестве какие-то странные глубокие ямки. Это отверстия, высверленные двустворчатыми моллюсками, которые сидели в этих ямках в то время, когда уровень воды был выше и покрывал их. В ямках даже попадаются самые створки. Они доказывают, что берег поднялся или что море отступило, что дно его опустилось.
Все эти следы представляют собой документы, по которым можно судить о далеком прошлом нашей Земли. Они подобны тем рукописям, которые хранятся в архивах и по которым историк судит о минувших событиях жизни данного государства. Историк изучает не только содержание рукописи, но также шрифт, изображение отдельных букв, которое менялось со временем; он изучает цвет и качество бумаги, цвет чернил или туши, которыми рукопись написана. Более древние документы писались не на бумаге, а на пергаменте, изготовленном из кожи, на папирусе, изготовленном из растения лотос.
Еще более древние документы писались не чернилами или тушью, а вырезались на деревянных дощечках или выдавливались на глиняных табличках, которые потом обжигались. А еще более древние, тех времен, когда человек не изобрел еще знаков для изображения слов своей речи, но уже научился рисовать животных, на которых охотился или с которыми боролся за свою жизнь, представляют рисунки, сделанные красной или черной краской на стенах пещер, на гладкой поверхности утесов или выдолбленные на них резцом (рис. 277). Все эти документы необходимы историку, археологу и антропологу для выяснения истории человека.
А рисунки древнего человека интересны и для геолога, так как дают понятие о животных, которые существовали одновременно с ним. Так, изображение мамонта (рис. 277) при всей его грубости все-таки передает правильно и общую форму тела, и положение бивней, в особенности же волосатость, что говорит о жизни его в холодном климате. В этом отношении показательно сравнение этого древнего рисунка с реконструкцией мамонта, сделанной современными учеными на основании находок целых трупов этого животного в вечно мерзлой почве на севере Сибири (см. рис. 266).
Историю Земли также изучают по документам, по тем следам, которые мы указали, и по еще более многочисленным, которые оставляют все геологические процессы, выполняя свою работу по созданию и преобразованию лика Земли. Совокупность этих следов представляет огромный геологический архив, который геолог должен научиться разбирать и толковать, как историк разбирает и толкует рукописи государственного архива.
Геолог идет шаг за шагом по этим следам, внимательно изучая их, сравнивая друг с другом, комбинируя свои наблюдения, чтобы в результате придти к определенным выводам. Геолог в сущности — это следопыт.
Изучение обнажений
В предыдущих главах мы описали разные геологические процессы и их результаты, т. е. следы, которые они оставили после себя. Приведем несколько примеров для пояснения, как нужно толковать эти документы архива Земли.
Мы изучаем горную долину, врезанную в складчатые толщи осадочных пород — известняков, песчаников, сланцев, и находим в русле речки, а также на склонах долины валуны гранита — породы, которая нигде в пределах этой долины не залегает. Откуда появились они? Мы скажем: это, пожалуй, эрратические валуны, принесенные ледником, который когда-то переваливал в эту долину из соседней. Изучая внимательно форму долины, мы заметим, что в поперечном разрезе она не треугольная или трапецоидальная, а корытообразная, какая бывает у долин, по которым двигался ледник (см. рисунки в гл. VI). А на дне долины мы наткнемся на неясный поперечный вал или группу холмов с замкнутыми впадинами между ними; в обнажении мы обнаружим, что вал или холмы сложены из валунов разной величины, связанных глиной, и что некоторые отполированы и покрыты шрамами. Ясно, что это старая конечная морена. Эрратические валуны, форма долины, конечная морена доказывают нам, что и изучаемая долина когда-то была занята ледником, который оставил эти документы. Комбинируя свои наблюдения в разных частях долины, мы придем к выводу, выясняющему целую страницу в истории этой местности, страницу, говорящую о прежнем ее оледенении.

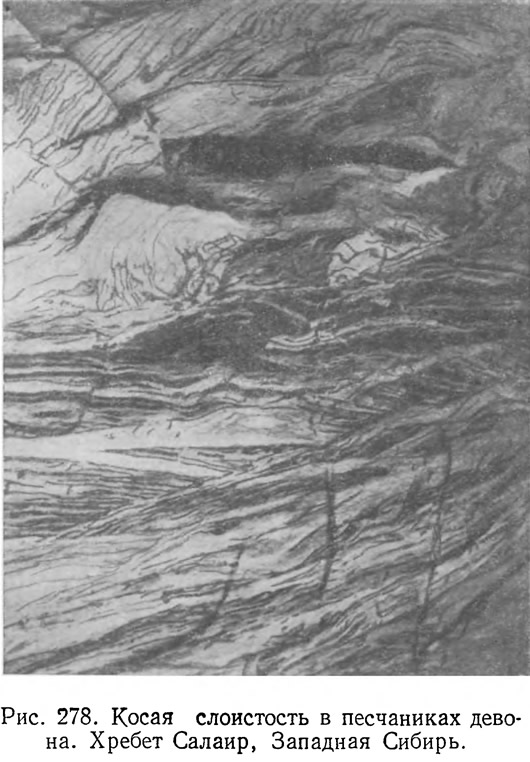

В береговом обрыве мы увидели большую толщу из пластов рыхлого песчаника, почти песка, в которых наслоение, т. е. расположение отдельных тонких слоев, не параллельно верхней и нижней поверхностям, ограничивающим каждый пласт, а идет наискось то вправо, то влево и наклонено под разными углами. Такое наслоение называется косым или диагональным (рис. 278) и характерно для отложений в среде, в которой направление течения часто меняется, например в русле реки, у плоского берега моря или озера, и в сыпучих песках на суше.
По ряду мелких признаков геолог может решить, в какой среде — на суше в виде дюн или барханов, в реке или в стоячей воде — отлагалась эта большая толща песка.

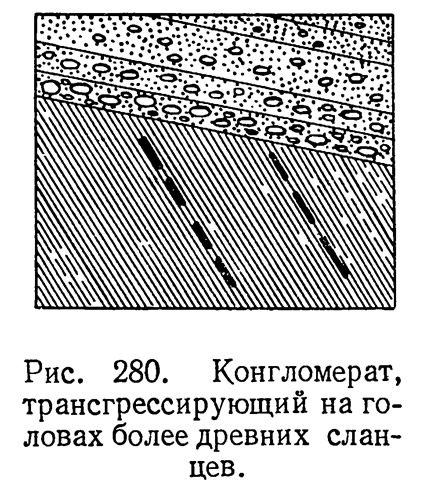

На склоне оврага или на берегу реки мы нашли обрыв, в котором внизу залегают слои осадочных пород (например, сланцев), круто наклоненные вправо (рис. 280). В средней части они словно срезаны, и на них лежит пласт конгломерата, полого наклоненный в ту же сторону; исследуем гальку конгломерата и отметим, что часть ее представляет тот же сланец, который залегает внизу, а часть — другие породы. Вверх по пласту количество гальки убывает, и конгломерат переходит в песчаник. В последнем мы нашли отпечатки растений юрского периода, а в сланцах — раковины нижнеюрских аммонитов.
Это обнажение рассказало нам очень много: в эпоху нижней юры (лейаса) в данной местности было открытое море, судя по сланцам, представлявшим когда-то тонкий ил, отлагающийся далеко от берегов, и по аммонитам, плавающим в открытом море.
Затем произошли сильные дислокации; сланцы сложены в складки, составлявшие часть какой-то горной страны, которая потом была глубоко размыта, и на головах сланцев еще в юрскую эпоху отложился конгломерат.

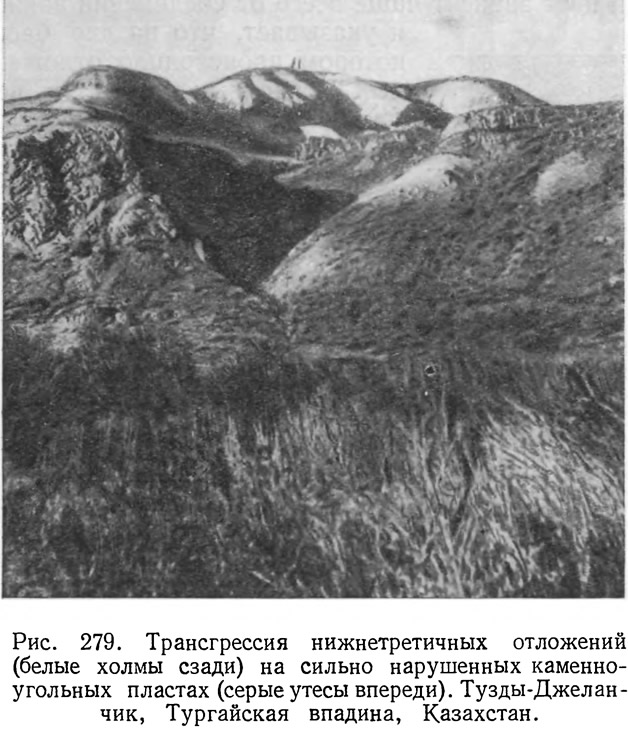

Но дальнейшая история остается неясной: в песчанике нашлись только отпечатки растений, и нельзя сказать, была ли здесь трансгрессия моря, наступавшего на горную страну, или конгломерат отложен рекой, промывшей долину в горах или на берегу озера, а также неясно, когда это случилось, так как растения позволили только определить юрский возраст вообще. Таким образом, документы в этом обнажении оказались неполными, и для выяснения ряда вопросов нужно искать еще другие обнажения в этой местности. Подобные пробелы в документах Земли встречаются часто, и они пополняются только мало-помалу при детальных исследованиях страны трудом многих наблюдателей.
Цвет осадочных горных пород и крупность их зерна, а не только состав, представляют важные признаки для заключений следопыта. Красный цвет указывает на то, что суша, с которой сносился материал песчаников, мергелей и глин, обладала жарким, но достаточно влажным климатом, при котором образуется маловодная красная окись железа, тогда как в умеренном и влажном климате эта окись желтая и многоводная. Зеленый цвет зависит чаще всего от соединений закиси железа и указывает, что на дне бассейна, на котором происходило отложение зеленых осадочных пород, в воде было мало кислорода для окисления закиси или были условия, способствовавшие раскислению окиси с превращением красного или желтого цвета в зеленый. Очень тонкое зерно осадочных пород, которое имеют сланцы, чистые глины, доказывает, что они отлагались в море далеко от берега из тончайшей мути или на суше в бассейнах, куда попадала только такая муть. Часто пласты чистой глины перемежаются с пластами песчаной глины или глинистого песчаника; это доказывает, что условия приноса материала периодически менялись. Например, в ледниковых глинах перемежаются очень тонкие слои чисто глинистые и песчано-глинистые; первые отлагались в зимнее время, когда таяние ледника сокращалось и ослабевшие подледниковые воды приносили только самую тонкую муть, тогда как летом более обильные воды приносили также мелкий песок. Эти глины называются ленточными, и по числу их слоев ученым удалось определить, сколько тысяч лет продолжалось отступление ледникового покрова в Скандинавии, как это указано в гл. VI.
Таким образом, первой задачей геолога-следопыта является изучение обнажений — естественных выходов горных пород, повсюду, где они имеются в исследуемой местности. Он должен определить, какие горные породы слагают обнажение, в каком порядке они лежат друг на друге, какой их состав и цвет, лежат ли они горизонтально или дислоцированы, согласно или несогласно. Он должен определить простирание и падение слоев, если они нарушены, а также трещин, если последние образуют правильные системы, пересекая все слои.
Если обнажение состоит из изверженной породы, задачи следопыта несколько меняются. Интрузивная порода представит или однообразную массу, в которой придется измерять трещины и расположение кристаллов, по которым можно определить направление течения магмы; или же в ней можно будет заметить включения каких-то других пород, захваченных при вторжении, или так называемые шлиры — скопления одного из минералов, входящих в состав породы (темных, например черной слюды, реже светлых — полевого шпата, кварца).
В вулканических породах может быть обнаружена слоистость — перемежаемость потоков лавы разного состава и строения или перемежаемость лавы и туфа. Тогда нужно определить их залегание.

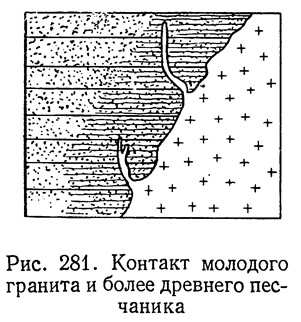

Присутствие в одном обнажении изверженной и осадочной пород усложняет задачи следопыта. Мы нашли, например, что гранит соприкасается с толщей осадочной породы, состоящей из песчаника (рис. 281). Тщательное изучение границы между ними, так называемого контакта, покажет, что песчаник вблизи гранита не нормальный, а измененный, метаморфизован-ный, и что кое-где от гранита отделяются тонкие прожилки, врезающиеся в пласты песчаника. Этого будет достаточно, чтобы сказать, что гранит моложе песчаника, а окаменелости в последнем помогут определить и возраст гранита; например, если они верхнедевонские, то гранит будет моложе девона.
В другом обнажении той же местности мы найдем тот же гранит, соприкасающийся с толщей песчаника, на первый взгляд такого же, как и в предыдущем случае (рис. 282); но изучение контакта покажет, что прожилков гранита в песчанике нет и что песчаник не изменен, а вблизи контакта содержит мелкие обломки и отдельные зерна гранита. Это доказывает, что гранит древнее: он уже не только затвердел, но даже вследствие размыва выходил на поверхность земли, и на его размытом откосе отлагался песчаник (рис. 283).
Если в последнем найдутся окаменелости, например, нижнепермского возраста, мы сделаем вывод, что гранит древнее перми, а по совокупности обоих обнажений установим, что интрузия гранита произошла в течение каменноугольного периода и скорее в начале, чем в конце, так как для размыва интрузии необходимо отвести достаточное время.
Изучение рельефа
Второй задачей следопыта-геолога, выполняемой параллельно с первой, является изучение рельефа местности, отношение которого к составу и строению земной коры необходимо знать для выяснения истории развития этой местности. Нужно определить, представляет ли она часть горной страны, плоскогорья или равнины, или сочетание этих форм, имеет ли горная страна резкие, так называемые альпийские формы или более округленные, сглаженные, называемые горами средней высоты, или же широкие увалы, или цепи и группы холмов. Формы возвышенностей, характер склонов речных долин, ширина их, присутствие или отсутствие речных террас, особенности русла и течения рек и пр. позволят определить, в какой стадии цикла эрозии находится изучаемая местность. Возраст, состав и условия залегания горных пород, выступающих в обнажениях, в совокупности с рельефом помогут выяснить более или менее подробно, в зависимости от плохой или хорошей обнаженности, от степени детальности исследования, а также от опытности и усердия следопыта, историю развития.
Возьмем для примера почти-равнину, стадию дряхлости цикла эрозии. На ней кое-где поднимаются плоские холмы, так называемые остаточные горы или останцы; местами встретится грядка твердых камней, кое-где среди травы торчит сглаженный выход гранита или вся почва между травой усеяна его дресвой; в овражке обнажено несколько разрушенных пластов известняка, песчаника или сланца. Следопыт-геолог изучит все эти, на первый взгляд маловажные, документы, обмерит, как лежат пласты, куда тянутся, в какую сторону наклонены, определит состав всех выходов, найдет в них окаменелости, определит возраст пластов и последовательность минувших событий, нанесет свои наблюдения на карту местности и расскажет своему неученому спутнику (который помогает ему в работе) всю историю этой страны: какие горы стояли когда-то на месте этой равнины, из каких пород они состояли, куда тянулись горные складки, были ли на них вулканы или же в глубине изверженные массивы, когда образовались эти горы и когда они были уничтожены. Следопыт-геолог, изучая следы — документы прежних событий, разгадывает историю местности, по которой его спутник ходил многие годы и не знал, что он топчет последние остатки альпийских гор, проходит незаметно через прежние высокие хребты и спокойно сидит на траве на том месте, где когда-то клокотала расплавленная лава вулкана.
Третью задачу следопыта-геолога, выполняемую одновременно с двумя первыми, составляет нахождение и изучение полезных ископаемых всякого рода, которые могут встретиться среди горных пород исследуемой местности. Он должен определить их качество, условия залегания и в зависимости от этих данных выяснить, заслуживает ли найденное месторождение постановки предварительной разведки, без которой во многих случаях нельзя решить, имеется ли достаточное количество обнаруженного в отдельных выходах полезного ископаемого, т. е. имеет ли это практическое значение. При хорошей обнаженности удается решить вопрос о вероятном количестве полезного ископаемого в общих чертах по наблюдениям на месте и после изучения и анализа взятых проб ископаемого в лаборатории; анализ определит процентное содержание руды или другого минерала в жиле, залежи или в горной породе. При недостаточной обнаженности необходима разведка — углубление шурфов, проведение более или менее глубоких канав на склонах или на равнине, бурение скважин. Это и составляет задачи предварительной разведки, в которой в последние годы, благодаря изобретению точных инструментов, начали применять и методы геофизические, основанные на определении магнетизма, электропроводности, силы тяжести и распространения сейсмических волн, вызываемых взрывами, в разных горных породах и полезных ископаемых.
При поисках полезных ископаемых следует обращать внимание на остатки древних выработок руд — воронкообразные ямы, щелеобразные выемки, заваленные шахты и штольни, скопления древних шлаков и литейных форм и т. д.; вблизи таких старых рудников можно обнаружить месторождения, из которых добывалась руда в доисторические времена.
Окаменелости, их сбор и хранение
Мы уже знаем, что остатки прежде существовавших животных и растений, погребенные в пластах осадочных горных пород, имеют большое значение для определения относительного возраста толщ, их содержащих. Они указывают не только возраст, но также ту среду, в которой данные организмы существовали. Так, остатки водорослей указывают, что породы отлагались в воде, остатки наземных растений — на отложения в озерах, болотах или же в море, но вблизи берега (если пласты, содержащие их, перемежаются с пластами, содержащими морские организмы).
Кости сухопутных млекопитающих попадаются в отложениях на суше или в озерах. Раковины с толстыми створками живут в мелком море, где волнение распространяется до дна, а раковины с тонкими створками — на большой глубине. Ископаемые кораллы указывают на теплоту морской воды, а некоторые моллюски — на ее низкую температуру. Зубы акул попадаются только в морских осадках, а панцыри палеозойских рыб — в отложениях устьев рек, лагун и мелкого моря. Отпечатки насекомых известны исключительно из континентальных отложений.
Морские отложения, особенно менее глубоководные, богаче окаменелостями, чем континентальные, и фауна их наиболее разнообразна; губки, кораллы, морские лилии, звезды, ежи, разные моллюски, плеченогие, ракообразные встречаются в них в изобилии. В самых глубоководных отложениях можно найти только низшие формы — разных фораминифер, радиолярий и диатомей.
В континентальных отложениях чаще встречаются остатки растений, чем остатки животных; но местами последние обильны, и кости позвоночных слагают целые слои, например, в пермских отложениях на Северной Двине, в триасе Кировской области, в меловых и третичных отложениях Северной Америки, Монголии, Казахстана.
Из осадочных пород наиболее часто содержат окаменелости мергели, битуминозные и глинистые известняки, известковые и глауконитовые пески, но нередко также песчаники и глинистые сланцы. Кварциты и кварцевые песчаники обыкновенно очень бедны органическими остатками; в конгломератах могут находиться только крупные и твердые остатки, выдержавшие трение и удары галек и валунов в полосе прибоя или в русле потока, например кости и зубы позвоночных, толстые створки раковин, стволы растений. Органические остатки, особенно животных, часто являются причиной образования конкреций, т. е. стяжений, богатых известью и совершенно окутывающих окаменелость, которая обнаруживается при разбивании конкреций. В последних попадаются аммониты и другие моллюски, рыбы, кости позвоночных, даже целые скелеты их, вокруг которых постепенно нарастало стяжение. Поэтому конкреции в пластах осадочных пород необходимо разбивать, чтобы обнаружить, нет ли в них окаменелостей. В интрузивных породах органических остатков, конечно, нет, в вулканических они чрезвычайно редки, но в туфах, особенно тонкозернистых и яснослоистых, иногда встречаются очень хорошие отпечатки, главным образом растений.
Окаменелости попадаются в горных породах или порознь, единичными экземплярами, или же отдельные пласты богаты ими или даже сплошь состоят из них. Такие пласты образуются, например, из кораллов, водорослей, плеченогих, моллюсков, костей и их обломков; кораллы слагают целые ископаемые рифы, водоросли — толстые пласты, ракушки — раковинные банки. Растения чаще всего образуют отпечатки в тонком слое породы, который может быть богат ими по всей своей поверхности. Пласты и пропластки угля целиком состоят из растительного материала, но он превращен в сплошную массу, и отдельные формы (листья, стебли) редко различимы; зато в почве или кровле пласта угля часто попадаются хорошие отпечатки.
Остатки беспозвоночных представляют твердые части их тела — раковины моллюсков и плеченогих, стебли и руки морских лилий, панцыри и иглы ежей, скорлупки фораминифер и панцыри ракообразных; первоначальный материал замещен углекислой известью, реже кремнеземом, иногда серным колчеданом, прячем заполняется породой и место, занимавшееся мягкими частями тела.
От млекопитающих сохраняются их кости порознь или в виде целых скелетов, сохраняются также щитки панцырей рыб, пресмыкающихся, земноводных, зубы, иглы их, рога и зубы млекопитающих. Только в исключительных случаях, в вечно мерзлой почве Сибири и в асфальте, сохраняются мягкие части тела, внутренности, кожа.
Такие находки имеют особенно большое научное значение. Они позволили воссоздать с полной точностью облик волосатого носорога и мамонта, тогда как многочисленные реконструкции других высших животных, сделанные разными учеными, не так надежны; они выполнены на основании скелетов, часто очень неполных, и без данных о характере и цвете кожного покрова.
Остатки животных легче всего удается обнаружить на выветрелой поверхности горных пород в обнажениях и в осыпях у их подножия, так как они имеют другой состав, а иногда и большую твердость, чем содержащие их породы, и поэтому несколько выдаются при выветривании и освобождаются при разрушении породы. Поэтому следопыт-геолог прежде всего внимательно осматривает мелкие продукты выветривания в осыпях, поверхность глыб, лежащих у подножия, и поверхность самого обнажения. Если порода содержит фауну, последняя почти всегда будет обнаружена при таком осмотре. Только окаменелости, собранные в осыпях и отдельных глыбах, не следует смешивать с добытыми в самом обнажении,, так как они могли вывалиться из разных горизонтов последнего. Каждое обнажение при геологических исследованиях получает отдельный номер в описании и на карте, а пласты разных пород, слагающие его, обозначаются отдельными буквами при том же номере. Поэтому фауна, добытая в самом обнажении, будет иметь номер с буквой, соответствующей пласту, из которого она взята, а фауна, собранная в осыпи,— только один номер.
Галька в русле ручья или речки нередко представляет окатанные окаменелости и служит указанием для поисков выхода соответствующей породы вверх по течению.
Обнаружив в обнажении органические остатки, их добывают при помощи молотка и зубила, стараясь выворотить крупный кусок, содержащий остатки, чтобы потом осторожно раскалывать его по слоям или оббивать по углам, если порода не слоиста. Бить молотком по самой окаменелости, конечно, нельзя. Кусок, богатый остатками, лучше унести целиком, чтобы на досуге тщательно обработать его дома. В мягких породах ископаемые осторожно вынимают при помощи зубила вместе с окружающей породой. При сборе нельзя смешивать друг с другом окаменелости, взятые из разных слоев одного обнажения, а тем более собранные в разных обнажениях. Нельзя полагаться на память; каждый образчик должен получить немедленно свой номер с буквой, написанной химическим карандашом на нем или на ярлычке, и должен быть завернут в бумагу.
Растительные отпечатки на плоскости напластования сланцев или песчаников большей частью состоят из тонкой пленки угля, которая легко отваливается. Поэтому для переноски и перевозки их необходимо закрыть слоем ваты и затем завернуть в бумагу. Вату применяют также для защиты хрупких раковин, мелких костей, отпечатков насекомых и пр. Мелкие ракушки и другие остатки лучше собирать в коробки или банки от консервов, перекладывая ватой и вложив этикетку с номером обнажения и слоя. Окаменелости, завернутые в бумагу, уносят домой (или на стоянку следопыта) в рюкзаке, в вещевом мешке или в плечевой сумке (или в простом мешке или в корзинке), потом пересматривают, снабжают аккуратными ярлычками с точным обозначением места сбора и хранят в коробочках. Чтобы не перепутать при просмотре и сравнении, нужно написать на каждом образчике химическим карандашом или тушью его номер и букву. Для пересылки по почте в другой город образчики, завернутые в вату и бумагу, упаковывают в ящик, укладывая их плотно один к другому.
Конкреции, в которых подозревается наличие окаменелостей, всего лучше положить в огонь небольшого костра, но не раскалять их, а только сильно нагреть и затем бросить в воду или полить водой; они разваливаются на куски, растрескиваясь вдоль поверхности окаменелости и освобождая последнюю. Кости позвоночных часто заключены в конкрециях громадной величины, которые могут быть добыты только специальными раскопками и опытными людьми. Поэтому в случае открытия таких конкреций следопыт только точно записывает и отмечает на карте место их нахождения, чтобы сообщить о нем Академии наук или университету, которые могут организовать раскопки. В других случаях такие кости бывают заключены в глине, суглинке, песке или песчанике, но в таком истлевшем виде, что при попытке добычи разрушаются; неопытному следопыту также не следует добывать их, а записать и отметить место на карте и сообщить о нем, так как добыча подобных остатков требует специальных приемов и опытности.
Снаряжение следопыта
Мы, конечно, не будем описывать здесь снаряжение специалиста-геолога, отправляющегося в экспедицию, так как об этом говорится в соответствующих руководствах. Мы можем указать только снаряжение любителя,, желающего познакомиться с приемами полевой работы и с геологией окрестностей того места, где он живет.
Снаряжение следопыта-геолога состоит из молотка, зубила, горного компаса, записной книжки, лупы, сумки или сетки и небольшого запаса оберточной бумаги и ваты.
Молоток (если возможно достать) — так называемый геологический, у которого один конец головки, боек, тупой, а другой заострен клином поперек рукоятки или же заострен пирамидой, как у кайлы; последний фасон удобен для работы в рыхлых породах, первый — в твердых. Размер молотка должен быть средним, головка его должна весить около 500 граммов. Если нет геологического молотка, можно взять небольшой кузнечный или обойный; но для работы в твердых породах нужна, чтобы закалка его была не слишком мягкая, так как иначе он будет расплющиваться от ударов и скоро сделается негодным.
Зубило представляет полоску стали с круглым или прямоугольным поперечным сечением, вытянутую на одном конце в виде острого клина; железное зубило на остром конце должно быть наварено сталью. Длина зубила 12—15 сантиметров, вес от 250 до 500 граммов. Зубило нужно для выбивания минералов и окаменелостей, для откалывания кусков горной породы; во время работы его вставляют концом клина в трещину и бьют молотком по тупому концу.
Горный компас отличается от обыкновенного карманного тем, что коробка с лимбом и магнитной стрелкой прикреплена к латунной или алюминиевой квадратной или прямоугольной дощечке и что знаки В и 3 или О и W, т. е. востока и запада, переставлены один на место другого. Деления на лимбе идут от 0 до 360° против часовой стрелки. Кроме того, под стрелкой на ее оси привешен грузик с указателем, и на лимбе в обе стороны от буквы В (или О) нанесены еще деления от 0 до 90° для определения угла падения пластов. Покупая компас, нужно убедиться в том, есть ли у стрелки зажим в виде винтика вне коробки (который должен прижимать стрелку к стеклу при ношении компаса в кармане), свободно ли он действует, хорошо ли качается стрелка, постепенно уменьшая размахи. Коробка компаса должна иметь латунную или алюминиевую крышку. Хорошо, если компас имеет футляр из кожи или крепкой материи. В настоящее время существуют компасы из пластмассы.
Карманная лупа нужна для рассматривания мелкозернистых горных пород, окаменелостей и минералов; лупы бывают в металлической, роговой или костяной оправе; увеличение желательно около пяти раз.
Записная книжка с карандашом — для записи наблюдений, лучше с бумагой в клетку для зарисовки обнажений.
Сумка нужна для ношения собранных образчиков, провизии при далекой экскурсии и запаса бумаги и ваты. Вещевой мешок (рюкзак) вместителен и не мешает работе, но для вынимания и вкладывания чего-нибудь его надо снимать. Хороши и сетки, употребляемые охотниками для помещения убитой дичи, или полевые сумки на ремне.
Бумага и вата необходимы для заворачивания образцов горных пород и окаменелостей, снабженных ярлычком с номером, чтобы не перепутать их при переносе.
Для рыхлых и рассыпающихся пород нужно иметь несколько небольших мешочков, которые легко склеить из бумаги. Еще лучше заготовить себе такие мешочки из холста или бязи, шириной 10 сантиметров, длиной 15—16 сантиметров, с завязками из бечевки, штук 20—30, занумеровать их химическим карандашом по порядку и вкладывать в них собираемые образцы горных пород в порядке сбора, отмечая в записной книжке только номер мешочка, содержащего образец из данного обнажения. Это избавляет от заворачивания образца в бумагу и писания ярлычка в поле. Все эти операции делаются уже дома, при разборе собранной коллекции, а мешочки освобождаются для следующей экскурсии.
Дневник очень полезно вести, излагая в нем подробнее (чернилами в тетради) все наблюдения, сделанные во время экскурсии. В поле можно записывать их в записной книжке наскоро, сокращенно, при зарисовке обнажений. Дома, на свежую память, все подробности будут изложены и рисунок составлен аккуратно, с раскраской цветными карандашами.
Величина образчиков бывает очень различна, от 3X5 др 7X10 сантиметров (ширины и длины; толщина зависит от качества породы, но вообще не больше ширины). Молодой следопыт может ограничиться небольшими. Необходимо, чтобы с нескольких сторон образец был оббит, т. е. имел свежие изломы, а не выветрелую поверхность. Окаменелости, конечно, оббивать нельзя. Для хранения коллекций нужно завести плоские коробочки из картона по размеру образцов.
В кармане следует иметь перочинный ножик для очинки карандаша и испытания твердости минералов и пород. Не мешает иметь хотя бы маленькую рулетку с лентой длиной 1 метр для измерения мощности пластов и жил.
По возможности следует приобрести хорошую топографическую карту местности. Она будет очень полезна для ориентировки, выбора маршрутов и нанесения на ней осмотренных обнажений. Карту нужно наклеить на холст или на коленкор, разрезав на части карманного формата, так как бумажная карта, согнутая в такой формат, скоро протирается на сгибах при ношении в кармане. Карту надо очень беречь от сырости, а подмочив, осторожно высушить и разгладить.
Портативный фотоаппарат полезно иметь с собой для фотографирования рельефа местности и обнажений в дополнение к их описанию.

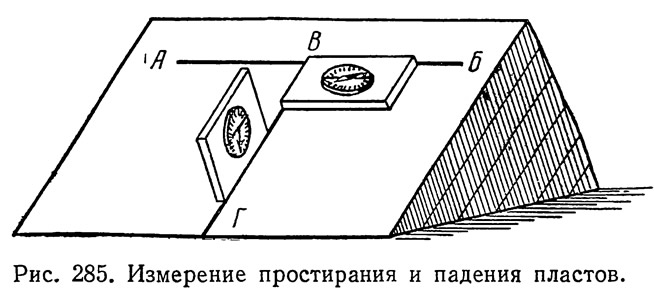

В заключение укажем, как определить посредством компаса условия залегания толщи осадочных пород. При ее наклонном положении каждый пласт имеет известное простирание и падение в ту или другую сторону под некоторым углом; измерения линии простирания, направления и угла падения определяют условия залегания. Нужно выбрать ровную площадку на плоскости напластования одного из пластов в обнажении и приложить к ней компас длинной стороной его дощечки в горизонтальном положении; прочертив карандашом линию вдоль края дощечки, мы получим линию простирания АБ. Опустив зажим стрелки компаса и подождав, пока она успокоится, запишем показание одного из ее концов. Положим, что один конец показывает СВ (NO) 40°, а другой ЮЗ (SW) 220°. Линия простирания имеет, следовательно, азимут СВ 40° или ЮЗ 220°; предпочитают записывать северные румбы для однообразия. Теперь повернем дощечку компаса на 90°, т. е. приставим ее узкой стороной к линии простирания, но так, чтобы северный конец дощечки, т. е. часть лимба, где стоит знак С (N), был направлен в ту сторону, в которую пласт наклонен. Запишем показание обязательно северного конца стрелки, а не южного. Пусть оно будет СЗ (NW) 310°; пласт, простираясь с юго-запада на северо-восток, падает на северо-запад. Азимут падения всегда должен отличаться на 90° от азимута простирания, так как линия падения перпендикулярна к линии простирания (рис. 285).
Теперь повернем дощечку компаса на бок и приставим ее вертикально длинной стороной к линии падения ВГ; грузик, вращающийся вокруг оси стрелки, покажет нам угол наклона, т. е. падение пласта, например 32°. Результаты измерения запишем так:
Прост. СВ (NO) 40°; пад. СЗ (NW) Z 32°.
Азимут падения мы не пишем, так как он отличается на 90° от азимута простирания. Поэтому можно ограничиться записью и одного падения, но тогда нужно писать его азимут, т. е. СЗ (NW) 310° Z 32°. Эта запись вполне определяет, что простирание будет СВ (NO) 40°.
Если следопыт имеет только обыкновенный карманный компас в круглой коробке, то простирание и падение он сможет определить только приблизительно, на глаз, сравнивая, в какую сторону отклоняется линия простирания от северо-южной линии компаса, с которой должна совпадать и стрелка, и в какую сторону наклонен пласт. Угол падения также будет определен на глаз.
Простирание и падение жил и трещин отдельности измеряются, так же как и у пластов, на ровной площадке. Если последней нет, измерение производится на глаз в воздухе и, конечно, не так точно.
Мы заканчиваем нашу книгу, в которой старались показать читателю интерес и практическое значение науки о Земле, а также объяснить, что и как можно наблюдать на обширной территории нашей родины, располагая некоторой подготовкой и самыми простыми инструментами. Природные условия СССР так разнообразны, что живущий в любой местности молодой следопыт найдет вокруг себя достаточно материала для наблюдений над составом и строением Земли и его соотношением с современным рельефом. Он может обнаружить и собрать окаменелости, описать интересные обнажения, найти признаки полезных ископаемых и сделаться знатоком ближайших окрестностей места своего жительства. Помочь ему в этой работе, познакомить с основами геологии и являлось задачей этой книги. А для дальнейшего углубления и расширения геологических знаний молодым следопытам можно рекомендовать нижеследующие руководства и пособия.
Источник: «Основы геологии», В. А. Обручев, 1956
