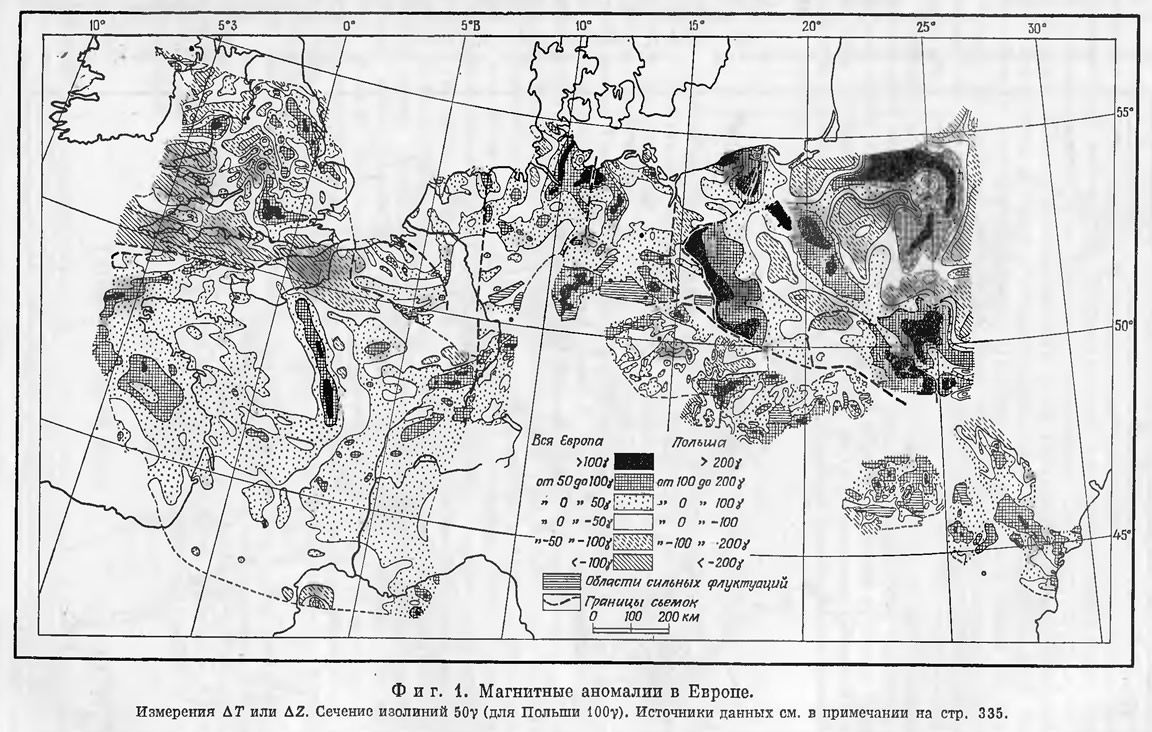

В некоторых областях, где обнажаются основные изверженные породы, магнитные аномалии характеризуются слишком большими флуктуациями, чтобы их можно было представить в масштабе фиг. 1; эти области показаны горизонтальной штриховкой. Во Франции такие области не были зафиксированы. так как измерения производились па высоте 3 км, где магнитные аномалии более сглажены.
Сечения изолиний наносились в общем случае с интервалом 50 у. Узкие максимумы или минимумы с высокими абсолютными значениями не учитывались. Однако к востоку от 15° в. д. и к северу от 49—51° с. ш. аномалии имеют настолько большую величину и протяженность, что следует, по-видимому, пользоваться контурным интервалом 100 γ.
Тектонические элементы
Рассматриваемую область можно разделить на четыре части в соответствии с крупными тектоническими элементами:
1. Каледонский ороген, включающий горы Норвегии и Шотландии и определяющий тектонику Англии, Уэлса и Ирландии; сюда относится и Брабантский массив. Только юго-западная Англия входит в другой тектонический элемент, как показано на фиг. 2.
2. Варийсцийский ороген, включающий юго-западную Англию (Корнуэлл), почти всю Францию (Армориканский и Центральный массивы), центральные и южные части ГДР и ФРГ (Реногерцинская зона, Сак-сонотюрингия), небольшие участки Австрии, западную Чехословакию (Молданубская глыба), южную Польшу и восточную Румынию (Добруджа).
3. Юго-западная граница Фенносарматин, примыкающая к южной Швеции и разделяющая пополам Польшу.
4. Часть Альпийского орогена, включающая Пиренеи, Альпы, Карпаты и Трансильванские Альпы.
Однако фундамент вдоль побережий Северного и Балтийского морей между 4 и 18° в. д. нельзя с определенностью связать ни с одним из этих тектонических элементов.

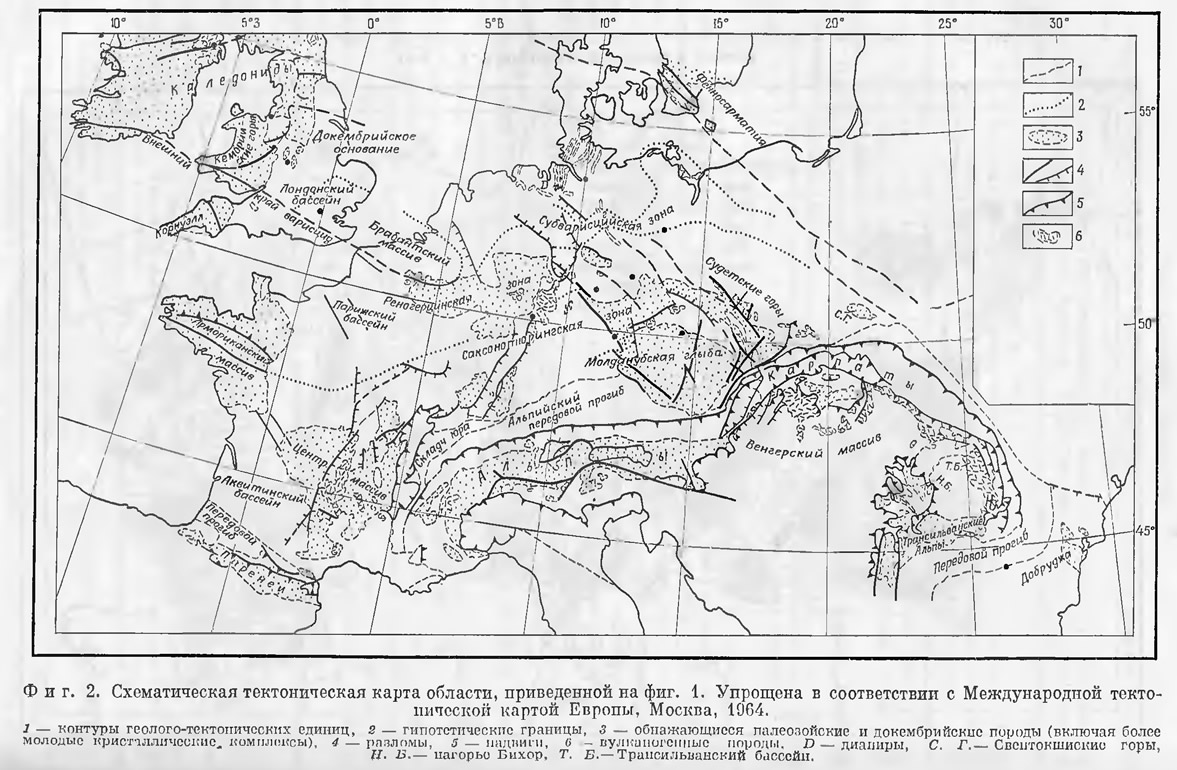

На фиг. 2 показаны главные простирания орогенов и их компонентов; о некоторых деталях структуры можно судить по направлению крупных разломов. Сравнение структурных особенностей с аномалиями, представленными на фиг. 1, показывает, что основные направления во многих районах, особенно в участках обнажения палеозойских или допалеозойских пород, параллельны. Обычно здесь присутствуют магматические и метаморфические породы, достаточно высокая намагниченность которых может создать измеренные аномалии.
Отчетливая корреляция с границей тектонического элемента наблюдается в юго-западной Англии, где к северу от внешнего края варисцид имеется много положительных аномалий, тогда как к югу от него преобладают отрицательные значения ΔТ.
Крупные массы основных экструзивных пород дают обычно сильно флуктуирующие аномалии (горизонтальная штриховка на фиг. 1).
На обширных площадях складчатые породы перекрыты платформенным лостгерцинским осадочным чехлом. В большинстве случаев отмечается очень слабая корреляция между простиранием осадочных пород и магнитными аномалиями. Исключение составляют область Карпат к востоку от Вены, восточная Чехословакия и южная Польша. Здесь с обеих сторон центральной части Карпат обнажаются мощные третичные флишевые отложения, прослеживаются полосы сильных положительных аномалий. Другим исключением является линия максимума, простирающаяся с востока на запад близ Лондона и совпадающая с осью Лондонского бассейна.
Важная особенность магнитного поля Франции — линия положительного максимума, идущая с северо-северо-запада на юго-юго-восток через центральный Парижский бассейн. На продолжении этой линии на север, к западу от Лондона, находится максимум, идущий параллельно другим аномалиям, которые, вероятно, связаны со структурами докембрийского основания.
По-видимому, к северу от 52° с. ш. между 6° в. д. и предполагаемой юго-западной границей Фенносарматии намагниченные тела залегают на глубине около 10 км [7]. К северо-востоку от юго-западной границы Фенносарматии глубина равна приблизительно 5 км, а в северо-восточной Польше она уменьшается до 1 км [9]. Вдоль самой границы расположены интенсивные аномалии большой протяженности.
Система грабенов Средиземное море — озеро Мьёса
Эта система включает части долин реки Роны — Соны (5° в. д., 45— 47,5° с. ш.). а также долину Рейна (8° в. д., 47,5—50° с. ш.) и ее продолжение к северу (направление 5—10°). Северным окончанием служит грабен Осло пермского возраста.
В долине Роны — Соны не проявляется никаких аномалий, явно связанных с ее тектоническим положением. В Верхнерейнском грабене наблюдаются некоторые изменения в магнитных аномалиях, там, где они проходят через граничный разлом. Это свидетельствует о том, что длинные магнитные тела, простирающиеся с северо-востока на юго-запад, были разбиты разломами и что их отдельные части сместились в вертикальном, а возможно. и в горизонтальном направлениях. Представляет интерес тот факт, что вблизи этих двух долин типичные для грабена аномалии почти не различаются. Следовательно, дислокации в грабене не достигают глубоко залегающих пород, обладающих высокой намагниченностью, например пород, лежащих ниже раздела Конрада. Это можно объяснить либо тем, что дислокации связаны только с зонами, глубина которых пе превышает 10 км, либо тем. что породы в соответствующей зоне не обладают намагниченностью вследствие своего минерального состава или температуры. Эта проблема остается пока нерешенной.
К северу от Франкфурта-на-Майне расположена возвышенность Фогельсберг, сложенная миоценовыми базальтами, обусловливающими сильные флуктуации магнитного поля. Вблизи побережья Северного и Балтийского морей (около Гамбурга) магнитные аномалии имеют в основном меридиональное простирание, особенно в районе расположения параллельных соляных диапиров.
Глубина изотермы Кюри
Глубина, на которой достигается температура Кюри для ферромагнитных минералов, называется глубиной изотермы Кюри. Ниже данной границы эти минералы парамагнитны и, следовательно, обладают такой малой намагниченностью, что при интерпретации магнитных аномалий их можно рассматривать как немагнитные. Мундт [7] пытался оценить глубину изотермы Кюри на севере ФРГ, пользуясь статистическим анализом магнитных аномалий. Он получил значение 20—25 км (точность ±5 км).
Заключение
В Европе установлена вполне определенная связь магнитных аномалий с рельефом поверхности и ее геологической структурой в тех орогенных областях, где на поверхность выходят складчатые породы. Пологозалегающие мезозойские и кайнозойские осадочные покровы, перекрывающие палеозойский и допалеозойский складчатый фундамент, обычно не обнаруживают связи с магнитными аномалиями или же связаны с ними в слабой степени. Большая часть системы грабенов Средиземное море — озеро Мьёса лишь косвенно связана с магнитными аномалиями. Некоторый параллелизм намечается в области близ Гамбурга. Глубина изотермы Кюри на севере ФРГ, согласно произведенным оценкам, равна (20÷25) ±5 км. При такой глубине изотермы Кюри интерпретация магнитных аномалий невозможна без проведения геотермических и минералогических исследований.
Примечания
1. Aeromagnetic Map of Great Britan, Sheet 2, England and Wales, 1st Edition. 1965, Director General of the Ordnance Survey, Chessington. Surrey. 1965. Расстояние между профилями 2 км или менее; средняя частота точек 300 м, для юго-западной Англии 150 м; масштаб 1 : 625 000.
Carte Magnetique de France. Document diffuse par le Service de la Carte Geologique, Paris. Интенсивность полного магнитного поля F 1,7. 1964. Расстояние между профилями 10 км; высота полета 3 км над уровнем моря; масштаб 1 : 1 000 000. На основании этой карты была составлена карта магнитных аномалий с помощью квазилинейного нормального ноля, определенного графическим путем.
Carte aeromagnetique residuelle polaire, Administration des Mines; Service Geologique de Belgique. Расстояние между профилями 2 км; высота полета 600 и 900 м над уровнем моря; масштаб 1 : 500 000.
Map of.the anomalies of the vertical intensity in the Netherlands [10]. Съемка на суше; среднее расстояние между станциями 10 км; масштаб 1 : 500 000.
Geopliysikalische Karte von Nordwest-Deutschland, 1, Magnetik.-Reiclisamt fiir Bodenforschung, 1948. Наземная съемка; среднее расстояние между станциями 3 км; измерения ΔZ; масштаб 1 : 500 000.
Участки воздушной съемки ФРГ, не опубликовано. Расстояние между профилями 2,2 км; высота полета 700, 1000 и 1500 м над уровнем моря.
Геофизическая карта из работы [6]. Наземная съемка; среднее расстояние между станциями 3 км пли менее; измерения ΔZ; масштаб 1 : 1 000 000.
Aeroinagnetic Map of Czechoslovakia Ustfedni ustav geologicky, Praha, 1966. Расстояние между профилями 2 км; средняя частота точек 100 м; масштаб 1 : 1 000 000.
Магпитные аномалпи в Польше [8]. Наземная съемка; среднее расстояние между станциями 30 км; измерения ΔZ; масштаб 1 : 1 500 000.
Пять магнитных карт различных областей Румынии [1, 2, 3]. Наземная съемка; среднее расстояние между станциями 3—10 км; измерения ΔZ; масштабы от 1 500 000 до 1 000 000.
