Организация геологических фондов и библиотек горнодобывающего предприятия
В процессе изучения, разведки и эксплуатации месторождения накапливается большой фактический материал по геологии, минералогии, петрографии, структуре, методике разведки, подсчету запасов и т. д. Рассмотрению этих вопросов посвящаются геологические отчеты, монографии, диссертации, опубликованные труды, подсчеты запасов и т. п.
Несомненно, что все эти материалы представляют большую научную и практическую ценность и должны храниться в специально оборудованном помещении. Геологическая служба предприятия обязана хранить все отчеты, посвященные различным вопросам геологии месторождения и района, изучению вещественного состава и технологических свойств руд, вопросам экономики минерального сырья и т. п. в геологических фондах в установленном порядке. Поступающие в геологические фонды материалы необходимо учитывать и сделать их доступными для пользования. Для каждой работы следует составить краткий реферат. Содержание реферата целесообразно изложить на перфокарте. Б геологических фондах предприятия необходимо накапливать не только текстовые материалы, но и графические, а так же эталонные образцы горных пород и руд, шлифы и аншлифы, фауну и флору.
Горнорудное предприятие должно иметь также хорошую геологическую библиотеку научно-технической литературы как но вопросам геологии, так и по смешным дисциплинам — горному делу, обогащению, металлургии и т. п. Библиотеку следует непрерывно пополнять новыми зданиями, проспектами, каталогами, ценниками, справочной литературой, периодическими подписными изданиями.
Фондовые геологические материалы
Все геологические материалы, характеризующие месторождения полезных ископаемых, подразделяются на фондовые материалы, материалы текущих работ, керны и шламы буровых скважин, дубликаты проб, петрографические и рудные образцы, шлифы и аншлифы, образцы фауны и флоры.
К фондовым геологическим материалам относятся печатные и рукописные геологические, гидрогеологические и инженерно-геологические отчеты с геологическими картами и разрезами; сводные геологические работы по тематическим исследованиям; геологические отчеты по подсчету запасов с приложениями к ним; проекты геологопоисковых, геологосъемочных и геологоразведочных работ; протоколы Государственной комиссии по запасам (ГКЗ); блок-диаграммы месторождения и др.
В геологические фонды предприятия, как правило, должны поступать первые экземпляры текстовых и цифровых материалов, хорошо откорректированные, скрепленные подписями руководителей геологической службы и печатью предприятия. Графические материалы, прилагаемые к текстовым, могут быть выполнены на ватмане тушью и красками или цветными карандашами, на кальке или в отдельных случаях на аммиачной бумаге. Современная техника позволяет изготовлять графические материалы на прозрачных эластичных синтетических материалах, обеспечивающих длительную их сохранность.
Фондовые геологические материалы хранятся в соответствии с «Инструкцией Всесоюзных геологических фондов по инвентаризации, систематизации и каталогизации геологических материалов».
Для хранения фондовых геологических материалов на крупных предприятиях оборудуется специальное кирпичное или каменное помещение, обеспечивающее безопасное в пожарном отношении хранение материалов. Для предприятий небольших масштабов, где количество фондовых геологических материалов невелико, для хранения должны использоваться несгораемые шкафы и сейфы, устанавливаемые в помещениях, безопаспых в пожарном отношении.
Помещение геологических фондов должно быть оборудовано соответствующим образом (окна закрывают металлическими решетками, двери обивают стальными листами и пр.), иметь необходимые полки, шкафы и сейфы для размещения материалов. Хранение фондовых геологических материалов поручается специальному работнику — заведующему геологическим фондом, который несет ответственность за сохранность, учет, выдачу и приемку материалов.

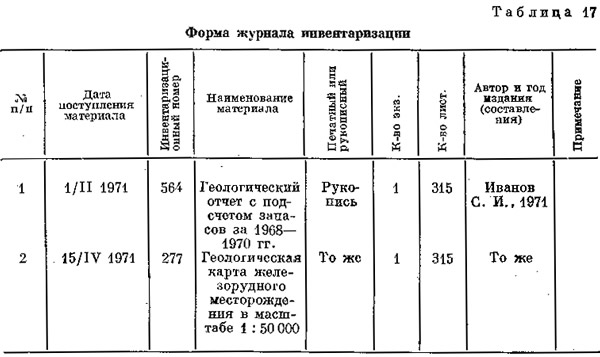

Материалы, поступающие в геологические фонды, должны быть зарегистрированы в специальном журнале и занесены в каталог. Все листы журнала по инвентаризации материалов геологических фондов нумеруют, прошивают и скрепляют сургучной печатью, а на последнем листе делают запись: «В журнале имеется 100 (сто) листов, пронумерованных, прошнурованных и скрепленных печатью», под которой подписывается лицо, ответственное за хранение геологических материалов.
При регистрации геологических материалов каждому документу присваивается инвентарный номер, который надписывается на корешке книги, отчета или папки для графических материалов. Можно рекомендовать следующую форму журнала инвентаризации (табл. 17).
Кроме регистрации документа в журнале, на каждый поступивший в геологические фонды материал составляют специальную инвентарную карточку, в которую заносят инвентарный номер документа, его наименование, количество экземпляров, листов и приложений в каждом экземпляре, дату поступления, фамилию автора. На инвентарной карточке производят отметки о выдаче материала работникам предприятия для работы с ним в отделе и о возвращении этих материалов обратно в геологические фонды.
Примерная схема инвентарной карточки: номер инвентарной карточки (проставляется инвентарный номер материала), наименование организации, приславшей материал, наименование материала, автор, дата издания (составления), количество экземпляров, количество листов, дата поступления.
Перед тем как зарегистрировать вновь поступившие в геологические фонды материалы, заведующий геологическими фондами (или другое лицо, на это уполномоченное) производит тщательную их сверку с прилагаемой описью и устанавливает полную их сохранность. Если имеется расхождение между прилагаемой описью и фактическим наличием поступивших материалов, заведующий геологическими фондами в присутствии Представителей геологической службы и других лиц, уполномоченных руководством предприятия, составляет акт и принимает необходимые меры к розыску недостающих материалов.
После проверки и регистрации поступившие материалы помещают на соответствующую полку или в соответствующий шкаф (сейф). На полках материалы размещают в хронологическом порядке по отделам или по полкам.
Для удобства пользования фондовыми геологическими материалами быстрого их нахождения на полках делают надписи, указывающие наименование дел и даты поступления материалов, например: «Сводные геологические отчеты по району месторождения за 1965, 1966, 1967 гг., инвентарный номер от 50 до 100».
Такой примерный порядок размещения и хранения фондовых геологических материалов наиболее удобен и обеспечивает их наилучшую сохранность и доступность для пользования.
Материалы текущих работ и их хранение
Геологические материалы текущих работ в зависимости от сроков их обращения в производстве и важности При решении задач текущего дня можно подразделить примерно на три группы.
К первой группе относятся крупномасштабная геологическая карта, геологические разрезы месторождения и маркшейдерский план рудника, с которыми рудничному геологу приходится повседневно пользоваться.
Ко второй группе относятся материалы, которые являются основой при определении направления и проектирования разведочных и эксплуатационных работ. Это геологические погоризонтальные планы, планы опробования, геологические колонки скважин детальной и эксплуатационной разведки, разрезы по эксплуатационным блокам (камерам) и карьерам др. Эти материалы находятся в постоянном пользовании геологов, маркшейдеров и горняков для решения текущих вопросов производства, в связи с чем очень важно, чтобы они систематически пополнялись новыми геологическими данными, получаемыми при детальной и эксплуатационной разведке месторождения и в процессе его эксплуатации.
К третьей группе материалов текущих работ относятся материалы, которые отражают только отдельные детали строения месторождения и частные вопросы деятельности рудничной геологической службы, а именно: альбомы позабоаных зарисовок, колонки скважин детальной и эксплуатационной разведки и взрывных скважин, послойный план эксплуатационных блоков, журналы геологических проб и пикетажные книжки. Эти материалы должны ежедневно, но не позже чем через неделю пополняться новыми данными. Только при этом условии они могут представлять интерес для работников геолого-маркшейдерской службы при решении ими текущих задач.
Геологические материалы текущих работ обычно хранят в геологическом отделе предприятия в соответствии со специальной инструкцией.

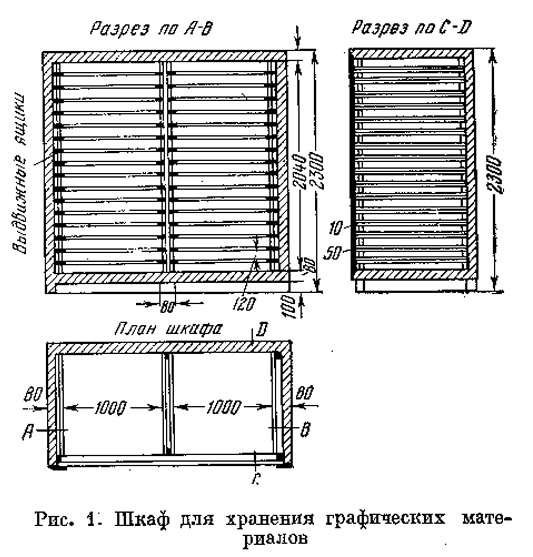

Материалы текущих работ, имеющие небольшие размеры, следует хранить в сейфе или железном шкафу, графические материалы больших размеров (стандартный лист ватмана) — в специальном шкафу (деревянном или металлическом), примерный общий вид и размеры которого приведены на рис. 1.
Так же, как и при^хранении геологических материалов длительного пользования, геологические материалы текущих работ регистрируют в специальном журнале. Форма журнала может быть принята та же, что и для журнала регистрации фондовых геологических материалов. Учет и храпение геологических материалов текущих работ поручают одному из работников геологического отдела предприятия.
Хранение эталонных образцов руд и пород, кернов, шламов, дубликатов проб, фауны и флоры
Эталонные образцы руд и пород, керны, шламы и дубликаты геологических проб, фауну и флору геологическая организация передает горнодобывающему предприятию одновременно с передачей месторождения в эксплуатацию. Для того чтобы обеспечить возможность проведения дополнительной обработки кернов, шламов и геологических проб, в чем возникает довольно часто необходимость, следует хранить эти материалы в надлежащем порядке. Небрежное хранение или утеря их может привести к необходимости повторной проходки дорогостоящих скважин и горных выработок.
При больших объемах буровых работ длина керна составляет десятки километров, при этом огромное количество керна часто характеризует однообразные геологические разрезы. Такое количество керна значительно осложняет организацию его хранения, требует крупных затрат на сооружение и оборудование помещений для кернохранилищ и расходов на изготовление большого количества керновых ящиков.
Поэтому в случае перекрытия одних скважин другими после тщательного изучения керна перекрытых скважин и выяснения всех особенностей керн следует сократить. В тех случаях, когда геологический разрез по предыдущей скважине полностью перекрывается геологическим разрезом последующей скважины, керн из предыдущей скважины может быть ликвидирован; при этом следует хранить соответствующую коллекцию образцов, характеризующую ликвидированный керн. Сокращать можно только керн вмещающих пород, керн из рудных интервалов не сокращают. Перед ликвидацией сокращенной части керна его актируют.

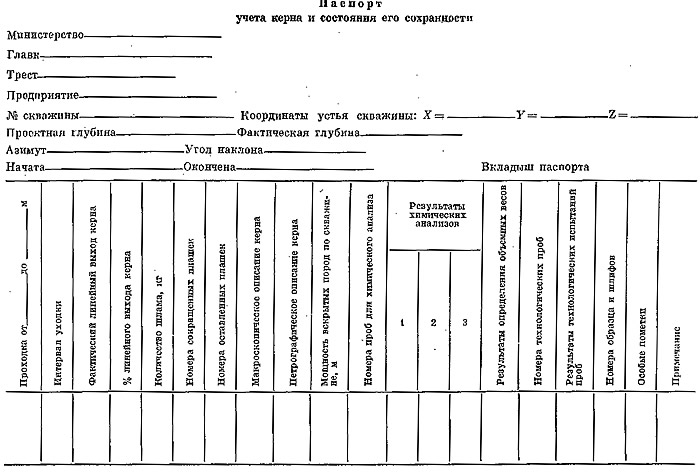

Учет керна и состояния его сохранности производится путем регистрации керна в паспорте, составляемом для каждой скважины, форма которого приведена о табл. 18. Кернохранилище (камнехранилище) должно быть безопасным в пожарном отношении. Должен быть обеспечен доступ « любому ящику керна, для чего коры и шлам в закрытых керновых ящиках размен (а ют в кернохранилище на специальных стеллажах, при этом на каждом-ящике делают надпись с указанием номера скважины и интервалов керна. Если в кернохранилище размещают керны с различных месторождений. на ящиках указывают их название. Керновые ящики одной и той же скважины следуют располагать вместе, в порядке возрастания глубины скважины.
Дубликаты геологических проб хранят в бумажных пакетах или в мешочках из плотной материи, на которых надписывают номер пробы и дату ее отбора, а внутрь мешочка или пакета вкладывают этикетку с указанием места взятия пробы и ее номера.
Для размещения проб в кернохранилище устанавливают специальные шкафы или стеллажи, разделенные на отдельные секции. Дубликаты проб из горноразведочных, горноподготовительных, очистных и других: выработок размещают в разных секциях стеллажей. На стеллажах делают надписи, указывающие год отбора проб, название выработок и номера проб, хранящихся в данной секции, что обеспечивает быстрое нахождение проб.
Ответственность за хранение кернов, шламов и дубликатов проб можно возложить на одного из работников младшего технического персонала геологического отдела предприятия.
Хранение коллекций и препаратов
Коллекции руд, пород и различных препаратов представляют собой весьма ценный фактический материал для изучения геологии месторождения, установления связи рудоотложения с геологическими явлениями и т. п. Эти коллекции собираются из года в год. Они отражают как общие вопросы геологии месторождения, так и специальные.
Постоянное изучение геологических разрезов по вновь пройденным разведочным и эксплуатационным скважинам и горным выработкам сопровождается, как правило, петрографическим и минералогическим исследованием большого количества образцов руд и вмещающих пород.
За определенный период разведки и эксплуатации месторождения на предприятии накапливается большой фактический материал по петрографии, минералогии, текстурам и структурам руд в виде образцов руд и вмещающих пород и шлифов. Весь этот фактический материал может представлять научный интерес только в том случае, если он сохраняется в достаточно систематизированном виде.
При этом имеется в виду сохранность не только образцов руд и вмещающих пород или шлифов, но и соответствующей документации этих материалов. Образец или шлиф без номера и указания места его взятия не представляет никакой ценности. Наоборот, такие материалы мешают работе, так как загромождают помещение и затрудняют оценку достоверных образцов.
Не представляет ценности и документация без сохранившегося каменного материала. Невозможно проверить какие-либо выводы, не имея образцов и шлифов, исследования которых положены в основу этих выводов.
В практике геологических исследований известны случаи, когда из-за небрежного отношения к сохранности петрографических и рудных коллекций приходилось заново проделывать ранее уже выполненную работу, что приводило к излишним затратам.
Все перечисленное показывает, Какое огромное значение для науки и практики имеет правильная организация на предприятии хранения петрографических и минералогических коллекций и препаратов.
Работа по организации хранения коллекций предусматривает:
- систематический учет всех отобранных образцов (петрографических, минералогических, текстурных и др.) в специальном каталоге образцов;
- систематический учет всех шлифов (полированных и прозрачных) в специальном каталоге шлифов;
- обеспечение сохранности перечисленных материалов на протяжении всего периода изучения и эксплуатации месторождения.

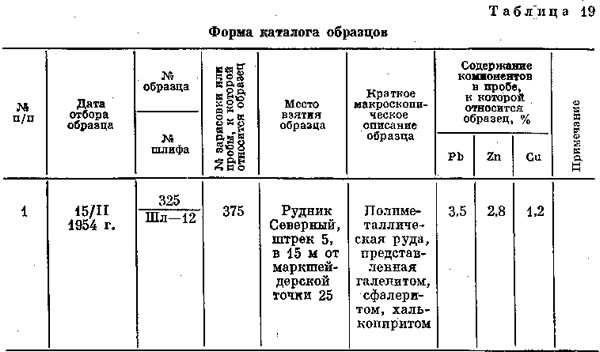

Образцы породы и руд после регистрации в каталоге тщательно изучают и описывают. Часть отобранных образцов после выполнения контрольных функций, может быть уничтожена, а остальная часть должна быть сохранена. Из наиболее интересных образцов могут быть изготовлены шлифы. Все эти данные должны быть отражены в каталоге образцов, примерная форма которого приведена в табл. 19. В примечании делают отметку о том, ликвидирован образец или оставлен для хранения.
На каждом образце эмалевой краской делают небольшой мазок — площадку, на которой надписывают тушью номер образца и место его отбора. После этого образцы завертывают в оберточную бумагу и складывают в ящики. На бумаге необходимо написать номер и дату его отбора. Кроме того, каждый образец должен сопровождаться этикеткой, на которой указывают наименование предприятия, месторождение, место взятия образца, его номер и название породы.
На ящиках для образцов необходимо пометить номер ящика, номера образцов (от — до), год. В таком виде ящик с образцами направляют на хранение в кернохранилище.

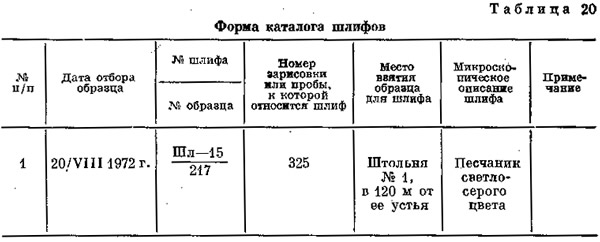

После регистрации полированных и прозрачных шлифов в каталоге для шлифов (табл. 20) на каждом шлифе надписывают его номер.
Все шлифы тщательно изучают под микроскопом и детально описывают. Наиболее характерные в текстурном и структурном отношении шлифы зарисовывают или фотографируют. Хранить шлифы лучше в специальных ящичках.
Применение перфокарт для хранения информации
Перфокарты в геологии как в Советском Союзе, так и за рубежом с каждым годом находят все большее применение. Объектами геологической информации являются рудные формации, типы руд, месторождения, рудопроявления, обнажения, горные выработки, подсчетные блоки, категории запасов и т. п., хорошо поддающиеся перфокартному учету. Из опыта геологов США следует отметить применение библиографической системы на однорядных апертурных картах, например по району Скалистых гор, и систему учета угольных пластов в штате Огайо на машинных картах, что дало через несколько лет экономический эффект. Геологическая служба в Малайзии применяет для учета полевых материалов щелевые перфокарты, и для этой цели снабдила всех геологов портативными селекторами. Подобные новшества позволили отказаться от традиционных полевых книжек, заменив их перфокартами, на которых кроме соответствующих записей и рисунков кодируются дата, фамилия геолога, название партии или экспедиции, географическая привязка, геологические данные и результаты лабораторных исследований. Опыт показывает, что работа с перфокартами в несколько раз сокращает время подготовки к составлению отчета и делает его содержание более глубоким.
И Советском Союзе впервые перфокарты были применены И. С. Волынским для определения рудных минералов под микроскопом. В 1965 г. Всесоюзным институтом минерального сырья были разработаны специальные инструкции но методике применения перфокарт при систематизации геологических и библиографических материалов по рудным месторождениям.
В Государственном научно-исследовательском институте горнохимического сырья (ГИГХС) применяются карты с краевой перфорацией для классификации руд горнохимического сырья. Министерством геологии УССР разработан код для перфокартотеки «Полезные ископаемые Украины». Перфокартотека из карт с краевой перфорацией К-5 (207х147 мм) является кадастром месторождений и рудных проявлений, а также содержит сведения о технологической изученности руд данных месторождений экономической целесообразности их переработки.
Внедрение в практику рудничной геологии службы перфокарт с целью хранения информации может иметь большое значение для совершенствования методов работы, повышения эффективности и оперативности решения повседневных практических вопросов.
Сущность любых перфокартных «запоминающих» устройств заключается в том, что, если на стандартный лист того или иного формата нанести различные комбинации отверстий, каждое из которых будет отвечать каким-то за рай ее установленным данным, то такая информация легко может быть найдена с помощью ручного или машинного поиска.
Любые виды перфокарт при подготовке к работе (поиску нужной информации) никакой предварительной сортировки обычно не требуют. Перфокарт может быть любое количество и лежать они могут в любом порядке. Единственное условие, которое должно обязательно соблюдаться, заключается в том, чтобы перед началом работы с пачкой перфокарт они были уложены угловым срезом в одну сторону (у ручных перфокарт срезан верхний правый угол). Поиск информации производится с применением кодовой карты и простейших приспособлений — металлических спиц и селектора, а также путем ручной сортировки.
Запись и поиск информации на перфокартах с краевой перфорацией производятся с помощью краевого компостера, селекторного ящика и набора металлических спиц. Эти приспособления входят «Комплект оборудования для карточек на картах с краевой перфорацией».
Организация перфокартного учета состоит в обработке полученной информации в процессе разведки и эксплуатации месторождения, выборе перфокарт, машинописных работах по заполнению их содержания, разработке кодовой карты и кодировании перфокарт.
Перфокарты позволяют быстро осуществить подбор, группировку и сортировку объектов по любому количеству признаков. Информация наносится на перфокарту путем выреза различных комбинаций мелких и глубоких вырезов. Запись информации можно вести в любом порядке, однако для каждой системы — картотеки — предварительно вырабатывается порядок размещения информации на краях карты и в ее внутреннем заполнении. Для каждого признака и группы признаков отводится строго определенное «поле» (участок перфорации) и выбирается способ (ключ) кодирования. Таким образом составляется «кодовая карта». При составлении кодовых карт необходимо исходить из того, что:
- кодовая карта составляется один раз на все время применения данной информационной системы. Исправление кодовой карты влечет за собой переделку всех запоминающих устройств;
- поисковые признаки (дескрипторы) размещаются в перфорации карт таким образом, чтобы при поиске как можно меньше вращать массив карточек и как можно шире использовать взаимозависимость этих признаков;
- при записи дескрипторов желательно на каждой стороне перфокарты оставлять резервные поля — участки перфорации для использования их в дальнейшем;
- при кодировании следует использовать наиболее простые и «бесшумные» ключи;
- для каждой поисковой системы (картотеки) следует применять минимальное число ключей. Более трех ключей недопустимо, так как в этом случае работа с картотекой становится очень трудной и увеличивается число неизбежных ошибок;
- следует всячески избегать «шумящих» ключей, при которых приходится прибегать к повторному поиску;
- кодовые карты сразу по их изготовлении рекомендуется наклеивать на дополнительные карты с целью продления срока их службы;
- приступать к внесению в перфорацию закодированных данных следует только после того, как полностью завершена работа по составлению кодовой карты.
Заполненные перфокарты (желательно машинописное в двух-трех экземплярах) подлежат кодированию. Как отмечено выше, нанесение информации на края перфокарт достигается путем выреза щелей в наружном ряду перфорации, соответствующих на кодовой карте тому или иному кодируемому признаку. Делается это следующим образом. Например, при нанесении информации на нижний край перфокарты:
- перфокарта подкладывается под кодовую карту, так чтобы угловые срезы на ней и кодовой карте совместились:
- нижний край перфокарты выдвигается из-под кодовой так, чтобы была видна перфорация на нижнем краю перфокарты;
- совмещаются перфораций на боковых сторонах перфокарты и кодовой карты;
- компостером в краевой перфорации перфокарты делаются вырезы, соответствующие на кодовой картопоисковым признакам, которые требуется закодировать.
Аналогично наносится информация на верхние и боковые края карт.
В тех случаях, когда при кодировании будет допущена ошибка, рекомендуется на испорченный участок наклеить кусок края перфокарты с целой перфорацией и сделать нужные вырезы.
Порядок работы по отбору (сортировке) перфокарт с использованием' селектора К-5 следующий:
- из ящика-хранилища вынуть нужную часть массива;
- установить впереди пачки перфокарт кодовую карту;
- уровнять карты, убедиться, что все карты расположены угловым срезом в одну сторону, установить отобранную часть массива с кодовой картой в селектор;
- ввести одну — две контрольные спицы в угловые (служебные) отверстия;
- установить селектор так, чтобы сторона кодовой карты, по которой будет вестись поиск, была вверху;
- набрать нужную информацию;
- вынуть контрольные спицы и снять поддерживающую планку со стороны, противоположной той, где ведется поиск;
- раздвинуть, «распушить» пачку перфокарт;
- встряхнуть селектор, приподняв его над столом;
- отобрать выпавшие карты и при необходимости произвести их дополнительную сортировку по другой стороне, используя в зависимости -от количества выпавших карт вышеописанные приемы или применяя ручную сортировку;
- по окончании поиска информации перфокарты установить в ящик хранилище в любом порядке, но соблюдая правило совмещения угловых срезов.
Отбор перфокарт с применением селектора-опрокида проводится в том же порядке. Преимущество этого селектора заключается в том, что отпадает необходимость производить операции по снятию поддерживающих планок и встряхиванию селектора. Достаточно лишь «опрокинуть» и повернуть вокруг удерживающих осей коробку-селектор.
Селекторы типа К-5 или селектор-опрокид необходимы при поиске из массива в 500—700 перфокарт.
Ручная сортировка применяется в случае обработки малого количества перфокарт, когда пачку легко можно удерживать в одной руке.
Прием ручной сортировки сводится к следующему. Карты аккуратно складывают и уравнивают. На пачку карт помещают кодовую карту. После совмещения угловых срезов и совпадения отверстий перфорации в одно из угловых отверстий перфокарт и кодовой карты без особых усилий вводят контрольную спицу. Пачку ставят на стол так, чтобы вверху располагался тот край перфокарт (соответственно кодовой карты), по которому будет производиться поиск. Затем вставляют спицы в отверстия, соответствующие тому комплексу признаков, по которому проводится поиск. Вынимают контрольную спицу, карты на вставленных поисковых спицах несколько раздвигают («распушают») и приподнимают над столом. В результате все карты, имеющие соответствующие вырезы, выпадают из массива.
На перфокарте могут кодироваться разные признаки, в частности: наименование и номер картотек, вид полезного ископаемого, масштабы месторождений, генетические типы месторождений, стратиграфическая приуроченность, морфология рудных тел, типы текстур и структур руд, околорудные изменения, вмещающие породы, минералогический и петрографический состав руд, технологические и экономические показатели переработки руд и т. п.
Порфокартотека может обслуживать работников геологической службы предприятия, обогатительного и горного цехов, экономистов.
