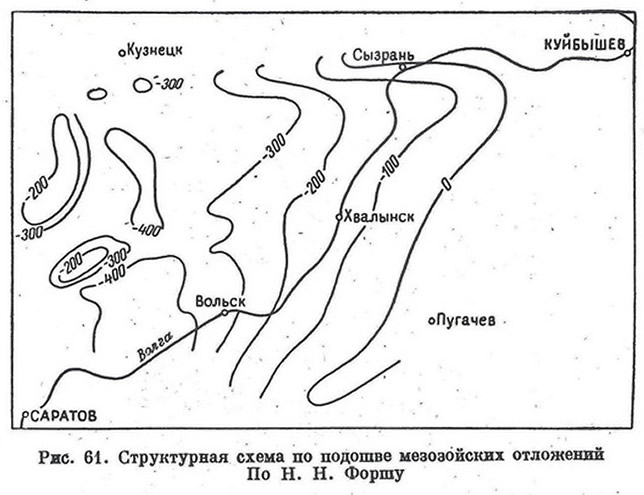

Н. Н. Форш (1953) сделал попытку выявить структурный план девонских отложений в северной части Саратовского Поволжья с помощью карт схождения. За доходную была принята схематическая структурная карта по подошве мезозойских отложений (рис. 61), показывающая, что они залегают моноклинально с падением на запад. На фоне этой моноклинали имеется ряд осложнений.

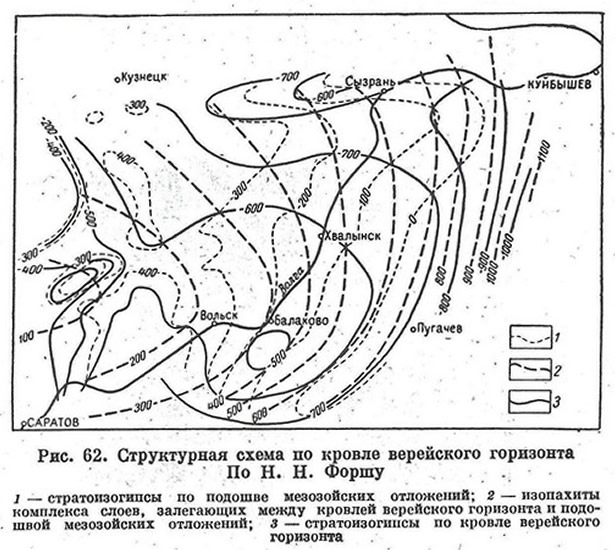

Для построения карт схождения Н. Н. Форш разделил палеозойские отложения на три комплекса: а) от подошвы мезозоя до кровли верейского горизонта; б) от кровли верейского горизонта до кровли бобриковского горизонта; в) от кровли бобриковского горизонта до кровли кыновско-пашийских отложений. Автор стремился выделять комплексы так, чтобы их границы испытывали наименьшее влияние нетектонических факторов, чтобы были устранены влияния эрозионного размыва и неравномерного отложения осадков. Наложив карту мощности отложений от подошвы мезозоя до кровли верейского горизонта на структурную карту но подошве мезозоя и произведя графическое вычитание, автор получил структурную карту по кровле верейских отложений (рис. 62). Эта карта значительно отличается от исходной (по подошве мезозоя). На пей уже отчетливо вырисовывается крупное поднятие, которое на севере отделяется прогибом от Жигулевского вала.

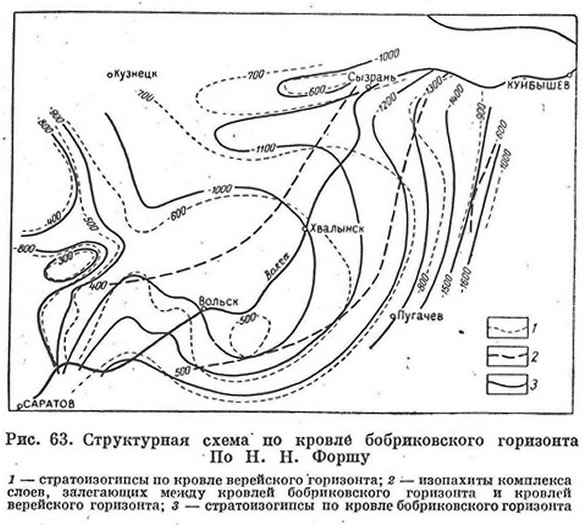

Накладывая далее карту изопахит отложений, заключенных между кровлями верейского и бобриковского горизонтов, на описанную выше структурную карту по кровле верейского горизонта и произведя графическое вычитание, Н. Н. Форш получил структурную карту по кровле бобриковского горизонта (рис. 63). Она в общем согласуется со структурной картон по кровле верейского горизонта.

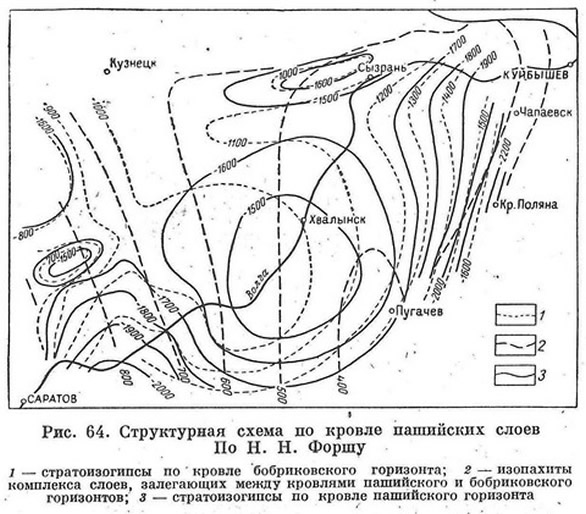

Для освещения строения девонских отложений на структурную карту по кровле бобриковского горизонта была наложена карта мощности комплекса слоев, ограниченного кровлей бобриковского горизонта и кровлей кыновско-пашийских отложений. Графическое вычитание позволило выявить крупное сводовое поднятие по кровле кыновско-нашнйского горизонта (рис. 64).
Нужно отметить, что в пределах вершины сводового поднятия, выявленного Описанными выше построениями, в то время ни одной из скважин не были вскрыты девонские отложения. Поэтому полученные результаты применения метода схождения для освещения погребенного структурного плана более древних отложений следует признать очень удачными.

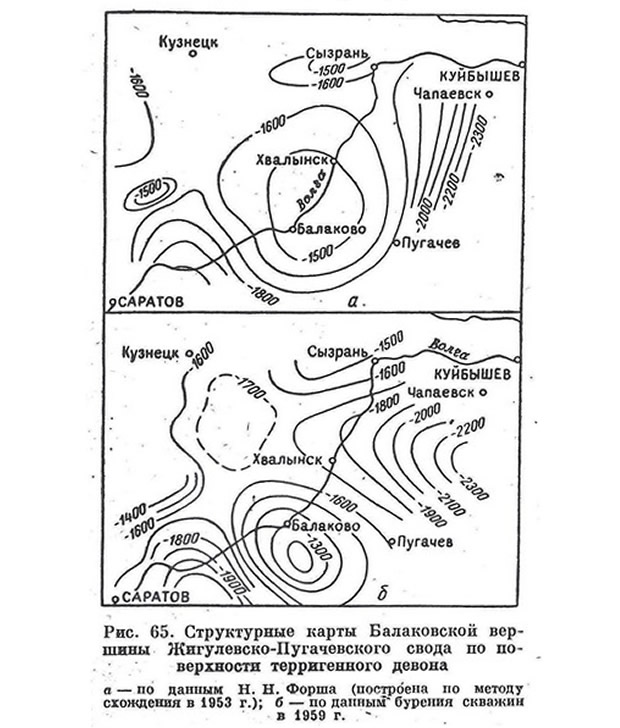

Последующее бурение разведочных скважин в пределах Жигулевско-Пугачевского свода и на его склонах подтвердило существование Балановской вершины по верхнефранским отложениям, а его действительное положение в плане оказалось близким к выявленному картой схождения (рис. 65).
Мы применили карту схождения при изучении локального поднятия (1954) для выяснения строения Елшанско-Курдюмской складки по девонским отложениям. К тому времени на этой площади было пробурено 10 разведочных скважин с целью поисков нефти в этих отложениях. Однако они не обнаружили ни залежей, ни признаков нефти.
Разведочные скважины на девон закладывались согласно представлениям о существовании в девоне единой складки, подкрепленным построением структурной карты по кровле, пласта Д2-V живетского яруса среднего девона по обычной методике, путем интерполяции абсолютных отметок. Этому представлению не противоречило также существование единой Елшанско-Курдюмской антиклинали в каменноугольных отложениях, хорошо изученной буровыми скважинами.

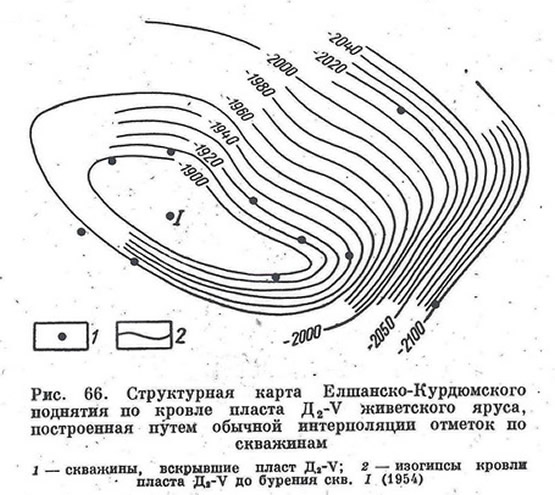

Исходя из этих структурных представлений, логично было считать необходимым заложение дополнительной разведочной скв. 1 на предполагаемом своде поднятия (рис. 66).

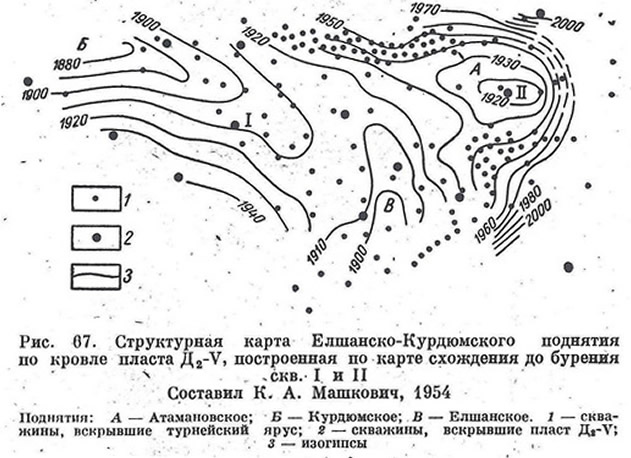

Для выявления структурного плана пласта Д2-V живетского яруса методом объективного анализа была сделана попытка построить структурную карту по этому пласту, используя метод построения карт схождения. За исходную поверхность была принята структурная карта по кровле турнейского яруса нижнего карбона, вскрытого более чем 200 скважинами. Затем была построена карта равных мощностей от кровли турнейского яруса до кровли пласта Д2-V. Наложив эту карту на структурную карту по турнейскому ярусу и соединив однозначные точки на пересечении изогипс и изопахит, мы получили структурный план пласта Д2-V, который принципиально отличался от имевшегося ранее представления (рис. 67).
На полученной таким путем карте четко обособились три самостоятельных свода, причем оказалось, что ни одна из ранее пробуренных скважин для поисков нефти в девоне не находилась в наиболее благоприятных структурных условиях.
Для проверки произведенных построений и поисков нефти в девоне на выявленном Атамановском куполе была заложена скв. II, которая подтвердила построения по карте схождения и открыла промышленную залежь легкой нефти в кыновско-пашийских отложениях.
Этот пример приводит к выводу, что постоянный палеотектонический анализ при помощи карт схождения позволяет сократить число неудачных скважин, т. е. повысить эффективность поисков.
Описанный выше прием, позволяющий осветить строение более древних отложений, используя известный структурный план более молодых отложений и карты схождения, может применяться во многих случаях значительного несоответствия между залеганием различных по возрасту отложении. По малому числу скважин, вскрывших более глубокие горизонты, строение последних можно более точно выявить не путем обычной интерполяции высотных отметок маркирующих горизонтов, а при помощи карт схождения, приняв за исходную базу структурную карту но верхнему горизонту, по которому имеется больше данных.
Карты схождения помогают значительно повысить эффективность структурного бурения в зонах несогласий и существенных региональных изменений мощности отложений, залегающих под поверхностями размыва. При таком структурном соотношении различных по возрасту осадков происходит значительное смещение сводов локальных поднятий. Это ограничивает возможность использования данных структурного бурения на репер в отложениях, залегающих над поверхностью размыва, для обоснованного выбора местоположения скважин, проектируемых для поисков нефтяных и газовых залежей в отложениях, залегающих ниже поверхности несогласия.
В качестве примера приведем результаты применения карты схождения для выявления местоположения локальных поднятий в каменноугольных отложениях Карамышской депрессии (Саратовское Поволжье). В пределах этой депрессии каменноугольные отложения имеют региональный наклон на юг. В том же направлении возрастает их мощность, градиент увеличения которой достигает 14 м/км.
На каменноугольных отложениях с большим несогласием залегают мезозойские отложения, которые здесь имеют региональный наклон на север, в сторону Елшано-Сергневской флексуры, ограничивающей Карамышскую депрессию с севера.
В этой сложной геологической обстановке выбор объектов для поисков залежей нефти и газа в каменноугольных отложениях на глубине 1800—2000 м непосредственно но результатам структурного бурения на мезозойские реперы чрезвычайно затруднителен, так как очевидно, что своды локальных поднятий в карбоне будут значительно смещены относительно сводов по мезозою. В то же время глубина структурных скважин на надежный репер в карбоне должна была бы достигать 800—900 м, что потребовало бы много времени и средств. В этой ситуации бурение структурных скважин на мезозойский репер и применение метода схождения позволяют значительно ускорить и удешевить выявление и подготовку структур для поискового бурения.
В результате бурения структурных скважин в центральной части Карамышской депрессии были выявлены две Линейно вытянутые зоны меридионального простирания приподнятого залегания ме808ойских отложений. В пределах западной дислокации, проходящей через Дмитриевское месторождение, изогипсы мезозоя очерчивают. только одно локальное поднятие, расположенное непосредственно к северу от Дмитриевского. В восточной зоне приподнятого залегания мезозойских отложений также можно выделить только одно локальное поднятие, намеченное одной изогипсой (рис. 68).
С использованием метода схождения была построена структурная карта по кровле тульского горизонта нижнего карбона, на которой отчетливо выявились пять новых локальных поднятий, представляющих интерес для поисков газовых и нефтяных залежей в нижнем карбоне (рис. 69).
Интересно отметить влияние более молодой линейной дислокации широтного простирания на морфологию локальных структур, связанных с линейными дислокациями меридионального простирания. В результате последующего наложения поднятия более древних меридиональных дислокаций, оказавшиеся в зоне вновь формирующейся широтной Елшано-Сергиевской флексуры, изменили свои .очертания в плане. Узкий прогиб, образовавшийся в основании флексуры, наложился на антиклинали меридионального простирания и, изменив очертания, превратил их в структуры с тремя крыльями.В одном случае сохранилась большая часть древней структуры, в другом — меньшая (см. рис. 69). В главе VIII описан аналогичный пример влияния на морфологию Урицкого локального поднятия изменения регионального тектонического плана.
В зонах значительных изменений мощности отдельных комплексов отложений применение карт схождения позволяет более обоснованно и уверенно определять местоположение скважин, проектируемых для поисков нефти и газа в более древних отложениях, когда хорошо изучен структурный план более молодых отложений, а также направление и закономерности изменения мощности комплекса от изученных до проектных маркирующих горизонтов.
